製品紹介
|
滑る融けない高耐熱プラスチック黒鉛を高い比率で複合することで摩擦係数が低い摺動性に優れるフェノール樹脂成形材料です。300℃以上でも融けない耐熱性や、優れた耐薬品性のため、自動車用途にも使用実績があり、射出成形もできることから形状自由度が高く、コストダウンに効果的です。 |
特長

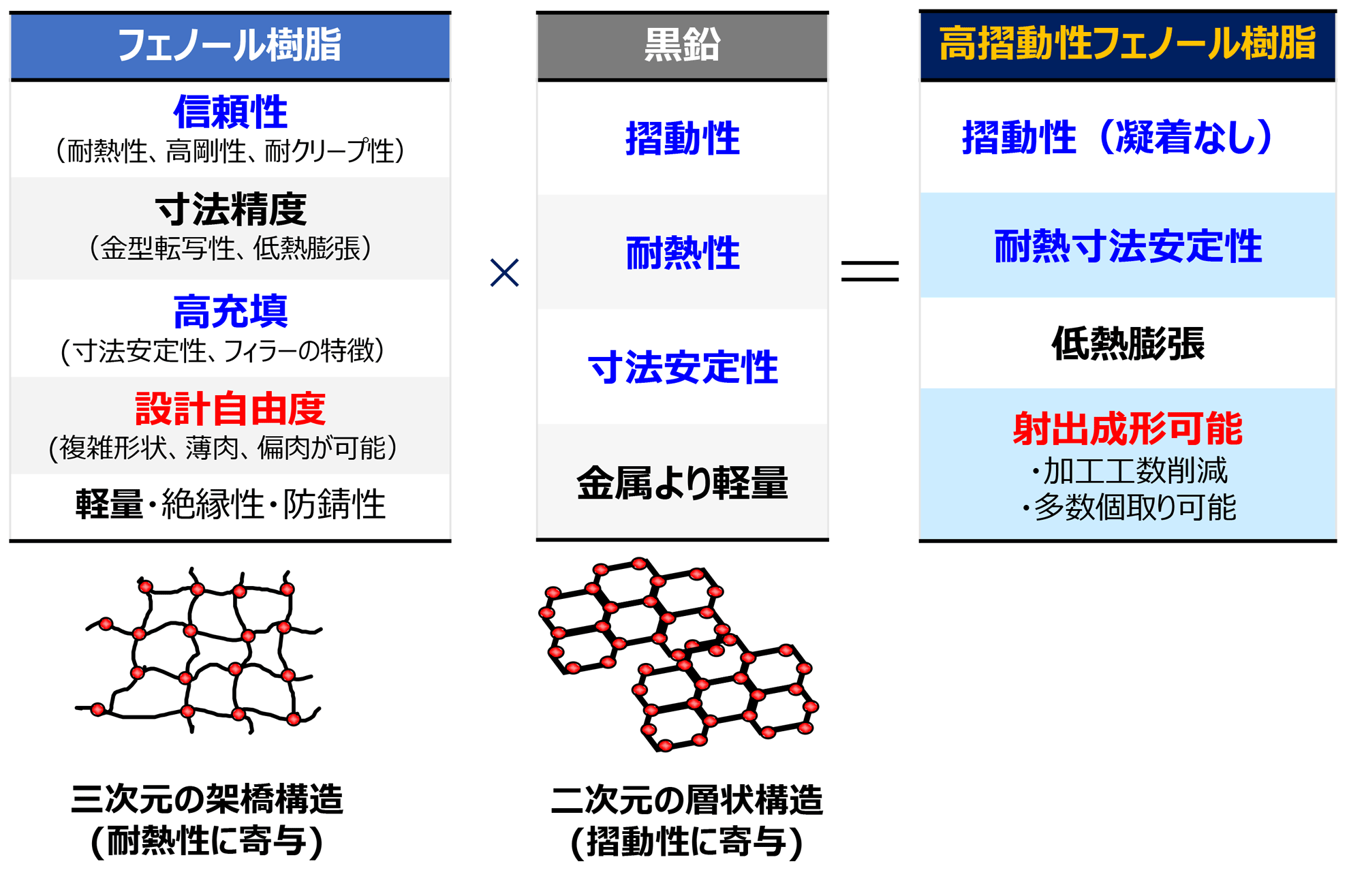

フェノール樹脂は、黒鉛のような無機フィラーを50%以上配合できるため、フィラーの特徴を付与できます。

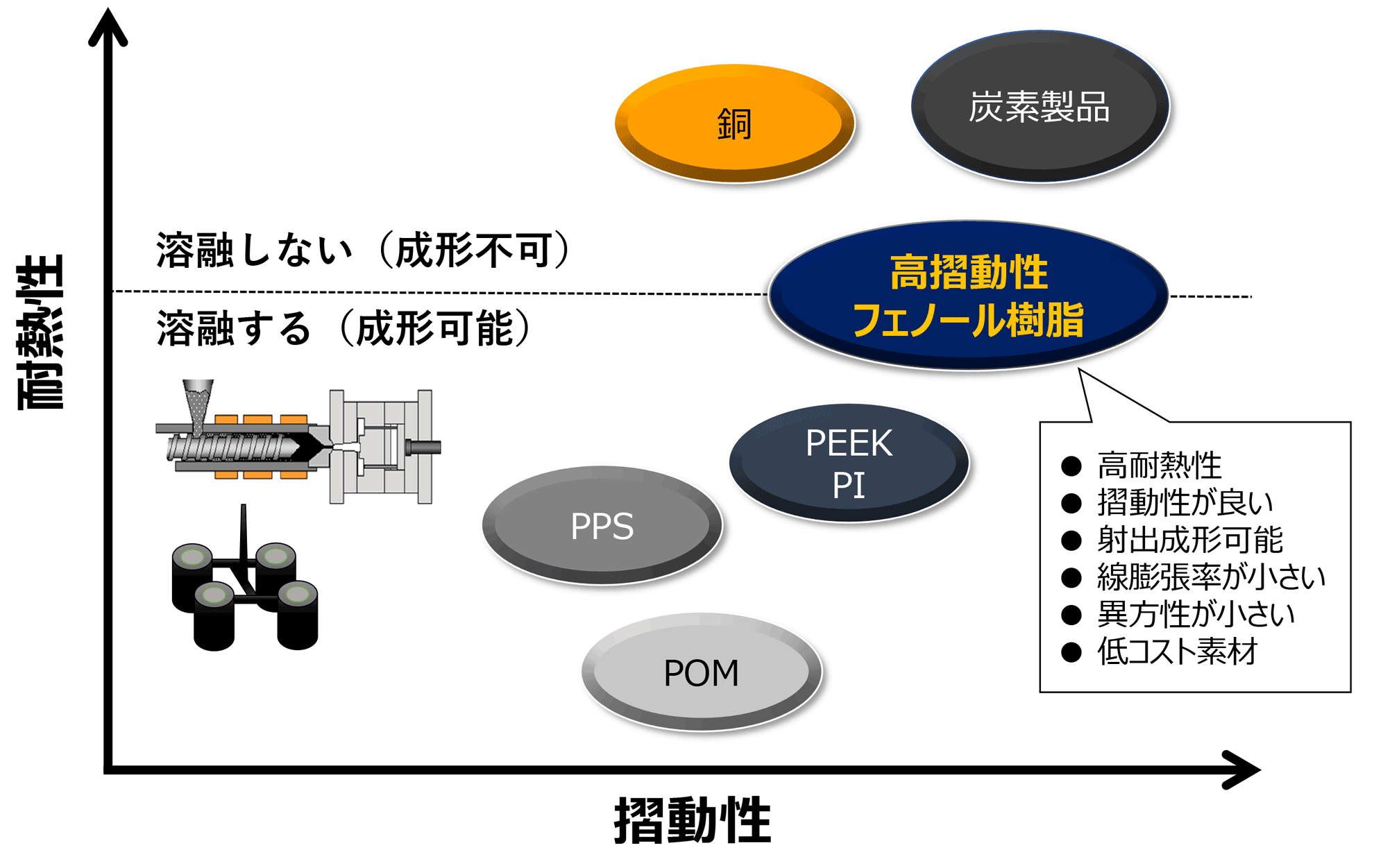

素材の位置づけ
高摺動性フェノール樹脂は成形時に溶融し、架橋反応することで硬化物となり、使用時には溶融しません。
成形による形状自由度と耐熱性を両立できる素材です。

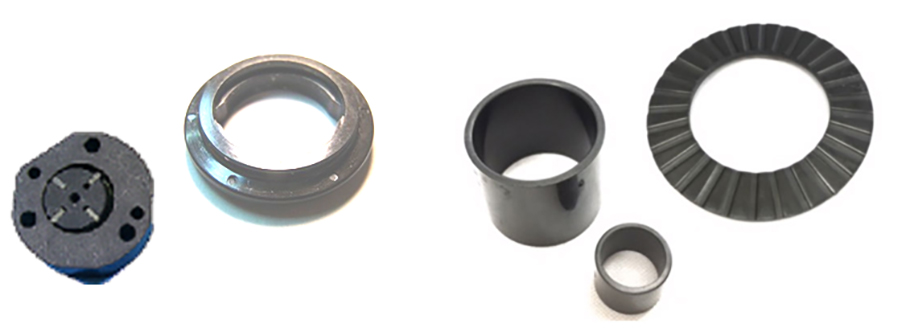

用途例
摺動性、耐熱性が求められる部品への適用事例です。
- ベーン式小型ポンプ
- 電動ウォーターポンプ軸受
- 食洗器用ウォーターポンプ軸受
- シールリング
- スラストワッシャー
- ガスメーター（バルブ、分配室）
テクニカルデータ
特性
| 項目 | 単位 | フェノール樹脂成形材料 | 炭素製品 | PEEK | |||
|---|---|---|---|---|---|---|---|
| PM-5640 | PM-5730 | PM-5740 | PM-5780 | ||||
| 摺動高強度 | 高摺動 | 高摺動耐水性 | 高摺動低反り | ||||
| 比重 | - | 1.78 | 1.65 | 1.66 | 1.61 | 1.77 | 1.45 |
| 線膨張係数 | ppm/K | 23 | 21 | 22 | 25 | 23 | 45 |
| 曲げ強度 | MPa | 135 | 90 | 95 | 90 | 75 | 230 |
| 曲げ弾性率 | GPa | 11 | 14 | 13 | 12 | 15 | 11.5 |
| 圧縮強度 | MPa | 270 | 155 | 160 | 150 | 175 | 170 |
| 耐水寸法変化(80℃500h) | % | - | 0.25 | 0.11 | - | - | - |
注記
- ※上記のデータは参考値です。耐水寸法変化の測定用の試験片はΦ50x3mmtであり、径方向の変化を測定しています。

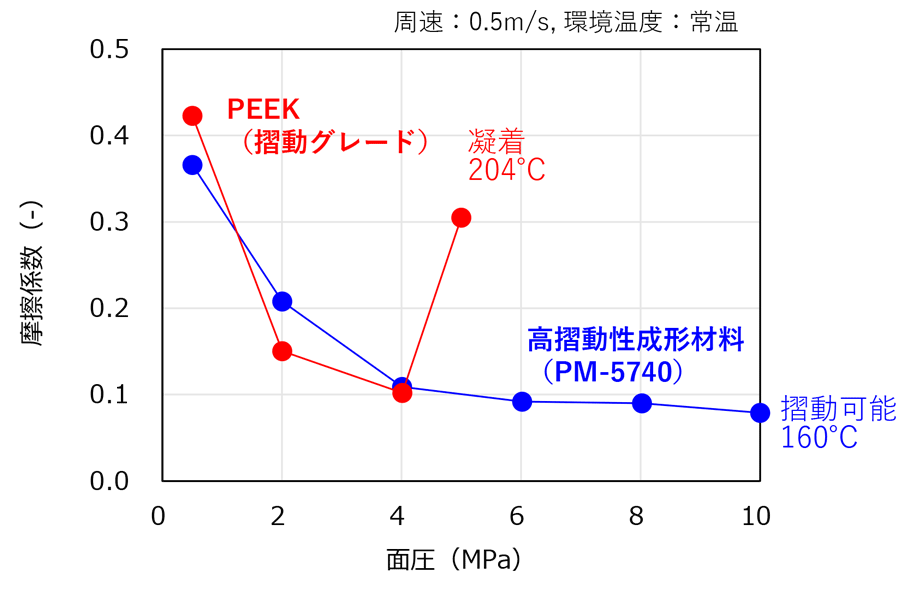

摺動特性

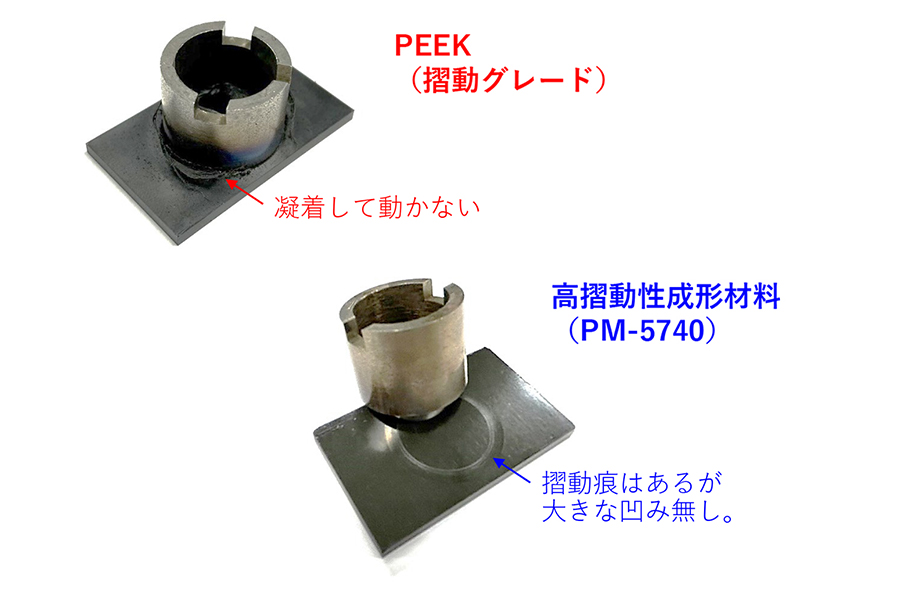

金属リング（S45C）を樹脂プレートに乗せて面圧を負荷して回転させる試験。
摺動部品で使わるPEEKは面圧を高くしていくと凝着し、摩擦抵抗が大きくなりました。
当社の高摺動性成形材料は高温でも高い摺動性を維持しています。
