超高耐熱レジンCLIM™

製品概要

500℃を超える耐熱分解性を有する熱硬化性ポリイミド

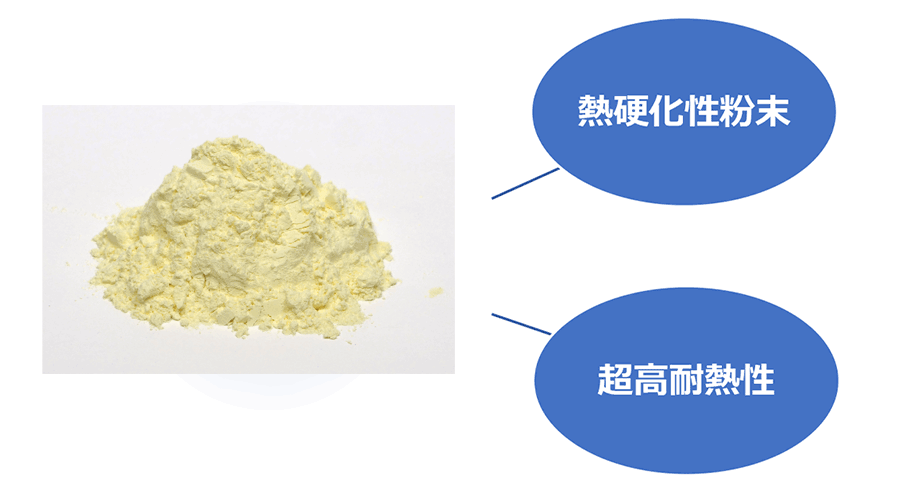

粉末写真

100℃以下の低温で溶融加工可能
熱硬化で架橋ネットワークを形成
10%熱重量減少温度は500℃以上
Tgは280℃以上が可能

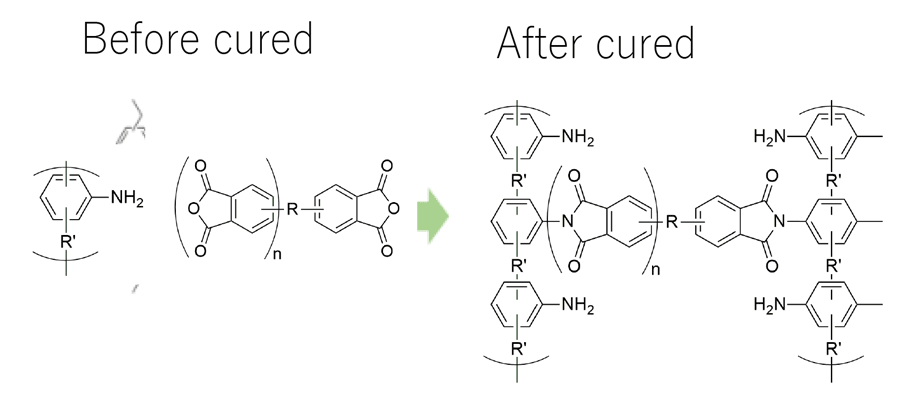

Before cured, Afer cured

想定用途

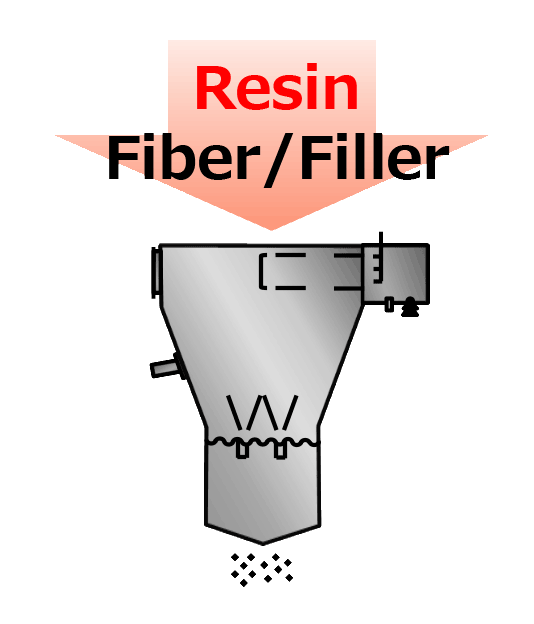

ドライ混合複合体のバインダー、炭化物

Resin

様々なフィラーや繊維原料と乾式混合可能な高耐熱バインダーとして、また高い残炭率を生かした炭素原料としての活用も期待されます。

特長

樹脂特性

Item	Condition	開発品 PR-X23143
融点	℃	75
流れ	125℃/mm	11
	150℃/mm	17
	180℃/mm	29
固定炭素	800℃/%	62

加工温度

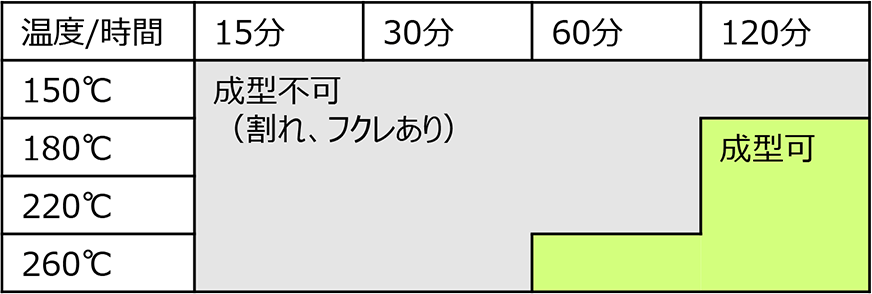

加工温度のグラフ　180℃、220℃では120分から成型可。260℃では60分から成型可 — 配合：レジン／ガラスビース＝1／1（wt）成型：コンプレッション

レジン配合量が少なければさらに短時間での成型も可能です。

熱重量減少

熱重量減少　TGAのグラフ　DMAのグラフ　180℃、Developed PR-X23143 280℃×１hr硬化物：-10%：519℃/Developed　PR-X23143　180℃×1hr硬化物：-10%：488℃ — フェノール樹脂硬化物を超える高い耐熱分解性を有しています。
成型後280℃まで焼成することで500℃を超える耐熱性が得られます。

硬化物のガラス転移点Tg

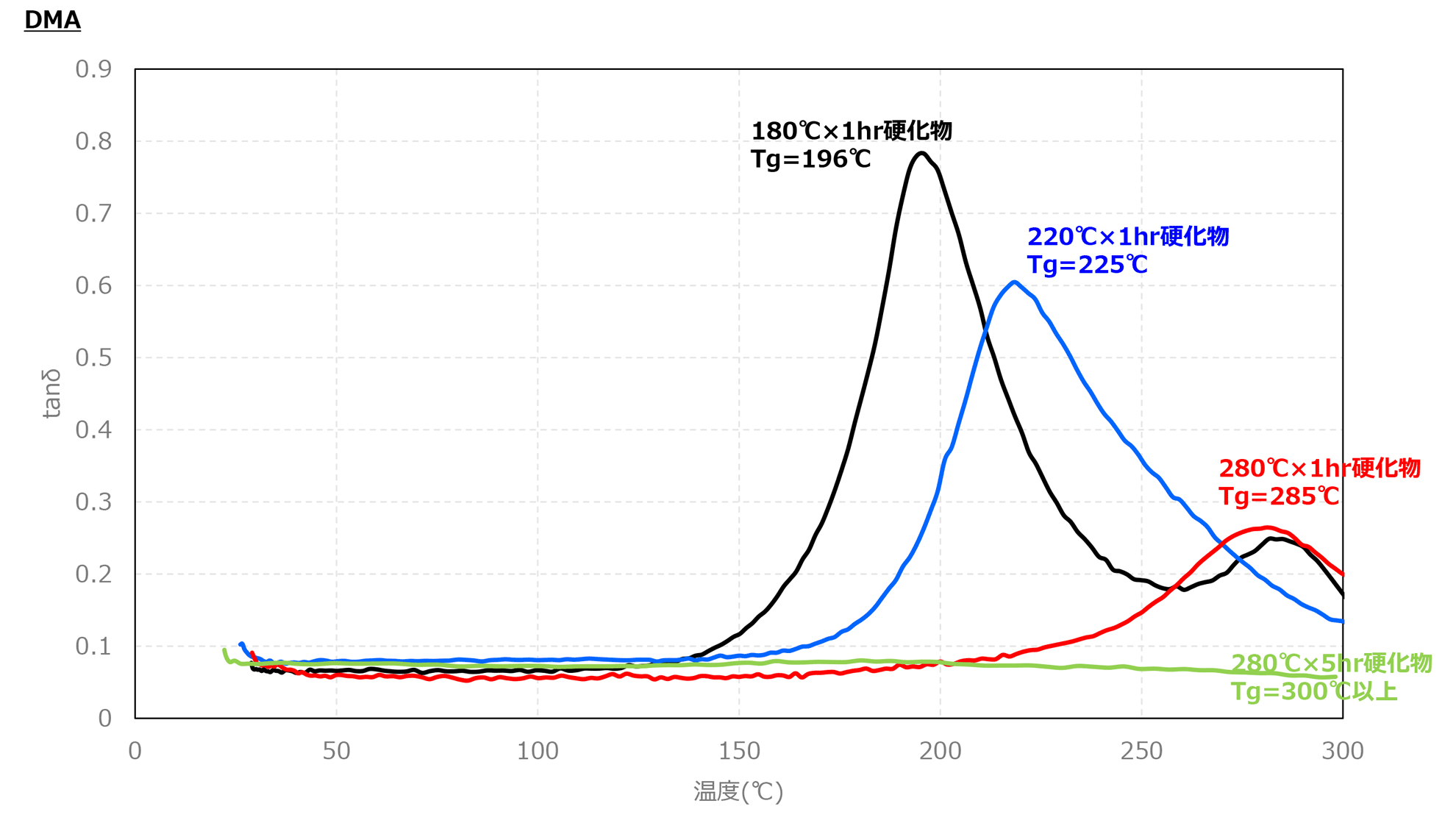

硬化物のガラス展移転Tg　180℃×1hr硬化物：Tg＝196℃/220℃×1hr硬化物：Tg＝225℃/280℃×1hr硬化物：Tg＝285℃／280℃×5hr硬化物：Tg＝300℃以上 — 焼成条件の違いによるTgの変化を示しています。
280~300℃以上のTgも実現可能です。
