製品紹介
|
ハロゲンフリーであり、優れた難燃性（UL認定V-0）を有した絶縁用シートです。小型化・薄肉化に貢献する耐トラッキング性最高ランク（UL認定CTI-0）を取得しており、欧州REACH規制におけるPFBSフリーにも対応しているポリカーボネート絶縁用シートです。 |
特長
優れた電気的特性
高電圧電装機器における小型化・薄肉化に貢献できる、耐トラッキング性最高ランク（UL認定CTI-O：600V以上）を実現。
各種環境規制に対応
ハロゲンフリーであり、RoHs対応品。さらに欧州REACH規制22次追加物質である、PFBSフリーにも対応。
両面帯電防止効果を付与
全ラインナップに帯電防止処理が標準仕様。ショート原因となるホコリ付着防止により安全性向上に貢献。
優れた難燃性能
UL認定V-0取得 （厚さ：0.41、0.50、0.83mm）
優れた耐熱性
荷重たわみ温度140℃、ビカット軟化点150℃、長期耐熱温度（RTI）125℃、ボールプレッシャー温度（電安法）135℃
仕様
VHFシリーズ（V-0）巻物・カット板
| 品番 | 色調 | 表面 | 厚さ (mm) | UL | サイズ (mm) | 個装 |
|---|---|---|---|---|---|---|
| VHF150MAB | ナチュラル | 両面マット | 0.41 | V-0 | 600×150m巻 | |
| 0.5 | V-0 | 600×100m巻 | ||||
| 0.41 | V-0 | 1200×600 | 60 | |||
| 0.5 | V-0 | 1200×600 | 50 | |||
| 0.83 | V-0 | ※ | ||||
| VHF850MAB | ブラック | 両面マット | 0.41 | V-0 | 600×150m巻 | |
| 0.50 | V-0 | 600×100m巻 | ||||
| 0.41 | V-0 | 1200×600 | 60 | |||
| 0.50 | V-0 | 1200×600 | 50 | |||
| 0.83 | V-0 | 1200×600 | 30 | |||
注記
- いずれもマスキング無しとなります。
- 両面マットは、ベルベット/マット仕様です。巻物の場合、巻き外側がベルベット面となります。
- ※印は特注受注品です。サイズ・ロットについてはご相談下さい。
- 燃焼性（UL認定）については、「UL規格認定製品一覧表」をご参照ください。
用途
電装機器の絶縁・スペーサー用途へご使用頂いております。
車載オンボードチャージャー、DCDCコンバーター、インバーター、パワコン、OA機器、TV、通信機器、パソコン、電源部、基盤周り

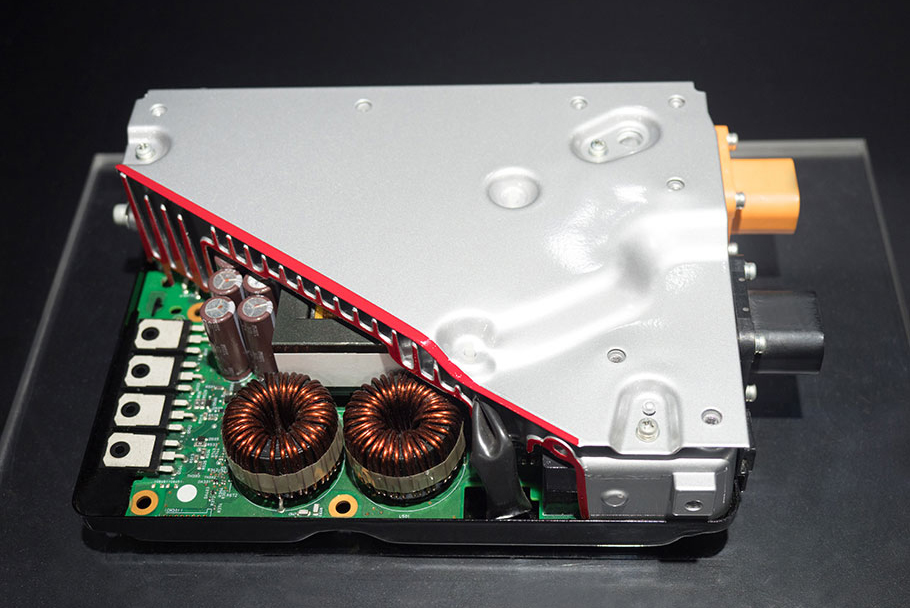

車載オンボードチャージャー、インバーター、コンバーター、基板/金属筐体・シャーシ間絶縁

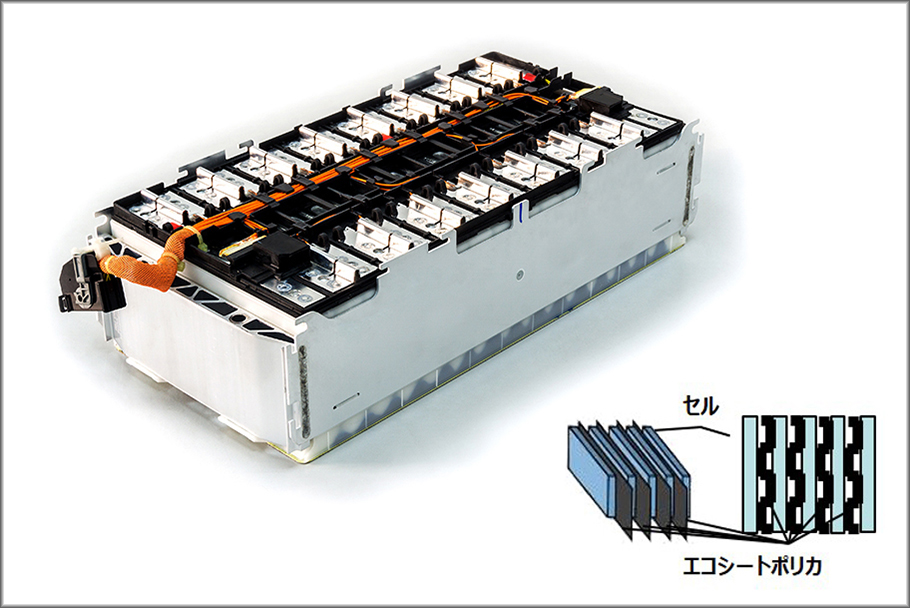

リチウムイオン二次電池、パック内電池セル間の絶縁

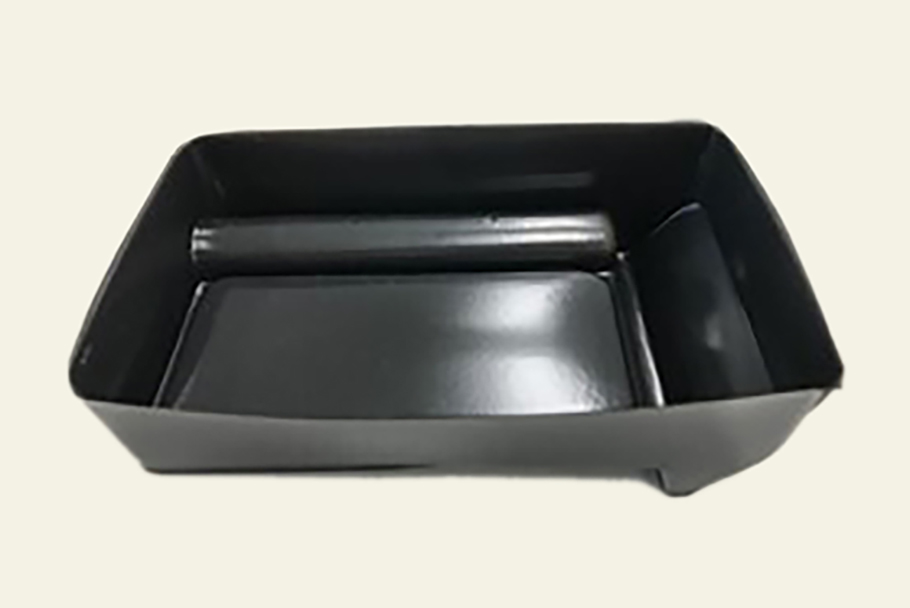

蓄電装置のケース、カバー

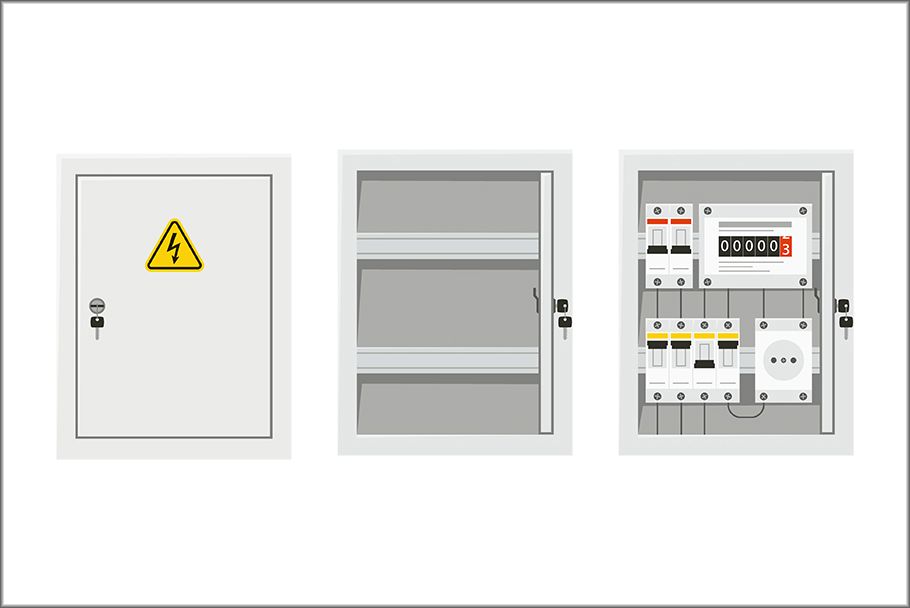

パワーコンディショナー、高電圧部の接触防止カバー
